贵州贵阳龙门吊租赁厂家A5级龙门吊的核心参数有哪些
来源:路港起重 发布时间: 2026-06-26
贵州贵阳龙门吊租赁厂家13253557957主营龙门吊，行车行吊，架桥机，合理的价格，严格把握各个生产环节的质量关，保证产品的可靠欢迎大家前来选购。
贵州贵阳龙门吊销售厂家A5 级龙门吊核心全套参数（依据 GB/T3811-2008，路桥预制场通用标准 A5 中级工作制）
一、基础标识与工作级别核心参数
整机工作级别：A5（U4~U5 利用等级 + Q2 中载载荷状态）
设计总起吊循环次数：6.3 万～16 万次
年工作时长：1000～2000h，单日 6～8h 单班连续作业
载荷特征：常规吊重 30%~63% 额定载荷，每周频繁接近满载，每小时启停 10～15 次
二、主性能技术参数（用户选型关键）
额定起重量 Gn
常见规格：10t、16t、20t、30t、50t、80t、100t、120t、160t、200t（梁场提梁主流 80~200t）
跨度 Lk

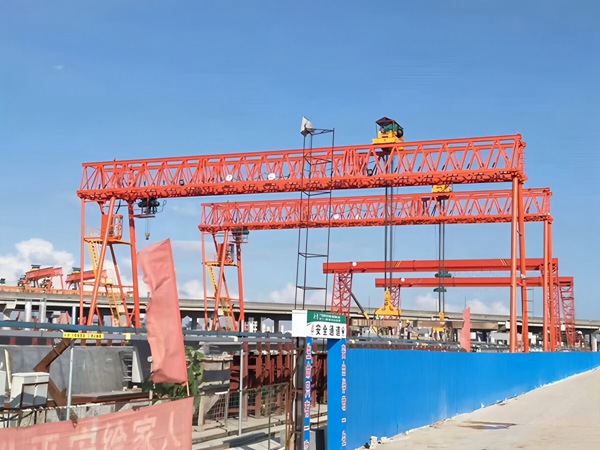

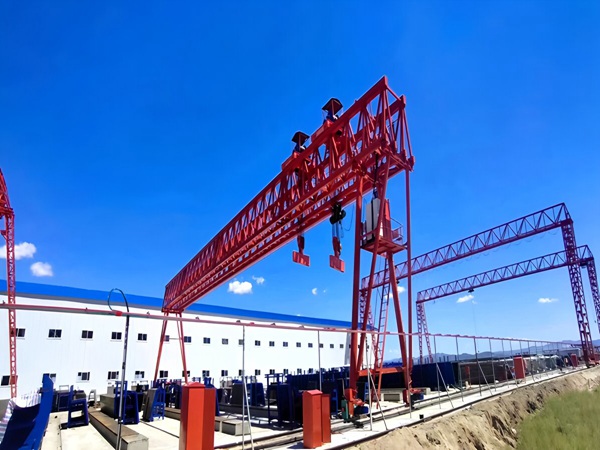

常规 6m～36m；箱梁预制场常用 22m/26m/30m 双主梁龙门吊
起升高度 H
6m～18m，根据存梁高度、台座高度确定
悬臂长度
单侧 / 双侧悬臂 0～8m，用于跨台座存梁
运行速度
起升速度：重载低速 2～5m/min，轻载快速 5～10m/min（变频双速）
小车运行速度：15～25m/min
大车运行速度：20～30m/min
轨距 / 轮距、大车基距
匹配轨道基础，多轮均衡承载，降低轮压
三、金属结构设计参数（A5 独有疲劳设计标准）

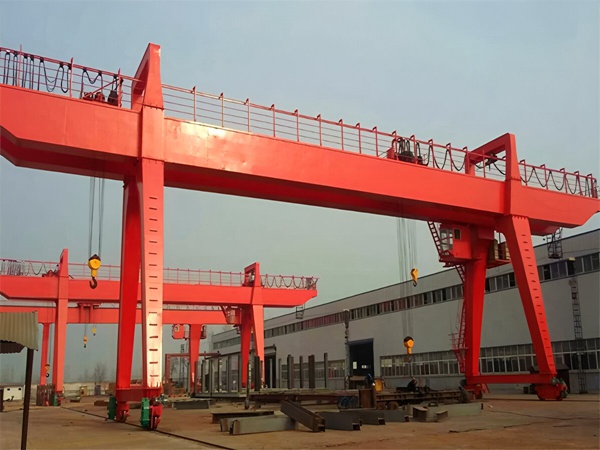

主梁形式：双箱型主梁（重载标配）/ 单主梁偏轨
钢材材质：Q355B，焊缝全熔透，按 A5 疲劳应力验算
主梁许用静挠度：S/1000（S 为主梁有效跨度）
支腿：刚性 + 柔性 A 字直腿，法兰刚性连接，吸收温差变形防啃轨
下横梁：箱型封闭结构，均衡分配轮压
整机自重：同吨位比 A3 重 10%~15%，结构疲劳储备更高
四、三大机构配置参数（A5 中级工作制专用配置）
1. 起升机构
电机：YZR/YVP 变频电机，F 级绝缘，单风机强制散热，适配频繁启停
制动器：高速轴电力液压块式制动器 + 低速轴安全制动器（双制动）
减速器：硬齿面重载减速器，齿轮模数加大，抗交变疲劳载荷
钢丝绳：6×37/18×7 结构，安全系数≥5
滑轮组倍率：2/4/6 倍率，降低电机负荷
卷筒：加长加厚卷筒，绳槽精密加工，排绳整齐
2. 小车运行机构
三合一变频驱动，双轮驱动，车轮调质处理
缓冲器、行程硬限位、防脱轨挡板标配
3. 大车运行机构
多轮均衡台车，主动轮集中驱动 / 分别驱动
变频调速，软启动软停止，减少冲击疲劳
轮压：控制地基承载力，A5 轮压设计预留 20% 余量
五、电气系统参数
供电：380V 三相交流，滑触线 / 电缆卷筒供电
控制系统：PLC 变频联动控制，具备慢速对位功能
操作方式：驾驶室操作 + 无线遥控双模式
防护等级：电机 IP54，电控柜 IP54，适配室外露天梁场粉尘雨水
过载保护：额定载荷 1.1 倍自动断电抱闸，超载限制器实时显示
六、安全防风配套参数（露天 A5 强制配置）
夹轨器：电动手动两用夹轨器，常态夹紧钢轨
缓冲装置：大车两端聚氨酯缓冲器，轨道端部止挡
各类限位：起升上 / 下限位、小车左右限位、大车行程限位
风速仪：报警风速 6 级（10.8m/s），6 级以上提示停机锚固
走道、爬梯、防护栏杆全封闭安全通道
七、与 A3/A6 关键参数区分（快速辨别 A5 特征）
电机散热：A3 自然风冷；A5 单风机强制散热；A6 双风机持续冷却
结构疲劳余量：A3 低疲劳；A5 标准疲劳验算；A6 高疲劳加厚母材
制动配置：A3 单制动；A5 高低速双制动；A6 加大规格双制动
适用班次：A3 间歇使用；A5 单班 8 小时；A6 两班 16h 连续作业
造价区间：A3 最低，A5 性价比通用款，A6 造价最高
福建龙岩龙门吊生产厂家路桥梁场常用 A5 龙门吊典型成套参数示例
以 100t-26m 跨提梁龙门吊（A5）：
额定起重量：100t
跨度：26m
起升高度：12m
起升速度：重载 3.2m/min，轻载 6.5m/min
小车速度：20m/min；大车速度：25m/min
起升电机：2×45kW 变频，单风机散热
主梁：双箱型 Q355B，许用挠度 L/1000
工作制 A5，单班 8 小时预制箱梁转运
