贵州黔东门式起重机销售厂家龙门吊工作原理详解
来源:路港起重 发布时间: 2026-06-17
贵州黔东门式起重机厂家13253557957专业出租销售龙门吊、架桥机、门式起重机等设备，具有多年的行业经验，提供的起重机更加安全有保证。

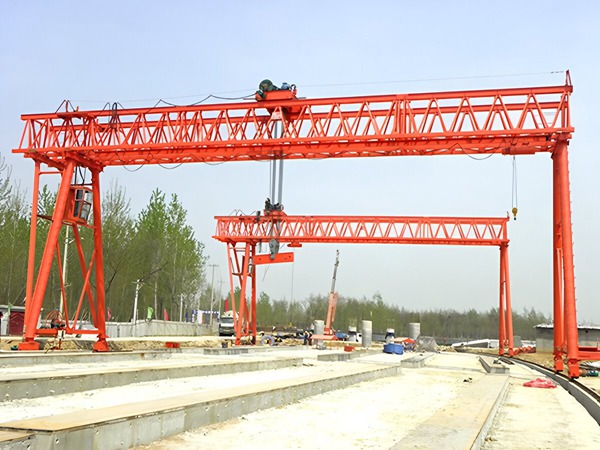

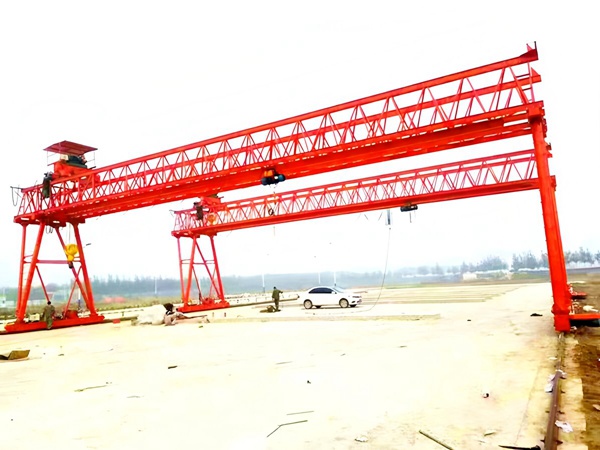

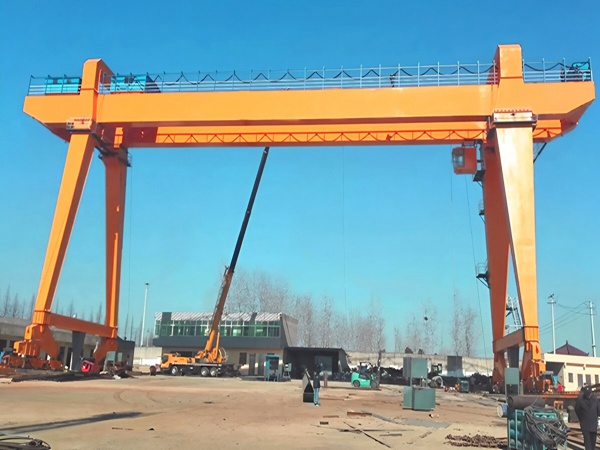

贵州黔东门式起重机销售厂家龙门吊核心由起升机构、小车运行机构、大车运行机构组成，三者独立驱动、逻辑联动，配合门架金属结构、电气控制系统、制动与安全装置，完成物料升降、横向移动、纵向移动三维吊运作业。下面分机构拆解原理。
一、整体结构与动作分区
门架（主梁 + 支腿）：承载主体，固定所有机构，沿地面轨道纵向行走（大车动作）；
小车：架在主梁轨道上，沿主梁横向行走（小车动作）；
起升机构：集成在小车上，负责重物垂直升降。
三维动作组合，可将货物送达作业范围内任意位置。
二、各机构独立工作原理
（一）起升机构（垂直升降，核心承重机构）
1. 组成部件
电机、制动器、减速器、卷筒、钢丝绳、滑轮组、吊钩组、限位开关（上升 / 下降极限）。
分为电动葫芦式（小吨位）、卷扬式（中大吨位 / 大跨度）两类。
2. 工作流程
上升动作
司机给出起升向上指令→主电机通电运转→制动器松闸→动力经减速器减速增扭，带动卷筒旋转→卷筒卷收钢丝绳→钢丝绳通过定滑轮、动滑轮组拉动吊钩及重物垂直上升。
滑轮组为省力结构，倍率越大，起重量越大、升降速度越慢。
下降动作
给出下降指令→电机反向运转→制动器松闸→卷筒反向放绳→重物依靠自重 + 电机牵引力平稳下降。
停止制动
松开操作手柄→电机断电→电磁 / 液压制动器瞬间抱闸锁死卷筒，重物悬停；同时上升 / 下降极限限位会在超行程时强制断电，防止冲顶、坠钩。
3. 关键特性
调速：定速 / 双速 / 变频调速，变频机型启停无冲击，保护钢丝绳与结构；
安全：制动器为常闭式（断电即制动），是核心安全部件；超载限制器实时监测载荷，超载自动断电。
（二）小车运行机构（横向走位，主梁方向）
1. 组成部件
运行电机、制动器、减速器、行走车轮、轨道（主梁上翼缘）、缓冲器、行程限位。
小车整体搭载起升机构，全程随动。
2. 工作流程
正向 / 反向行走
发出小车行走指令→电机通电、制动器松闸→动力传递至小车车轮→车轮在主梁轨道上滚动，带动小车 + 起升机构 + 重物沿主梁横向移动。
停止
手柄回零→电机断电，制动器抱闸，小车立即停稳；两端限位开关防止小车冲出主梁。
3. 适配场景
小吨位葫芦龙门吊：小车与起升集成一体，结构紧凑；
大吨位卷扬式：小车为独立重型台车，轮压大、行走平稳，多配变频驱动减少晃动。
（三）大车运行机构（纵向走位，全场移动）
1. 组成部件
大车驱动电机、减速器、车轮组、大车轨道、夹轨器（室外机型）、缓冲器、限位、同步控制系统。
分两轮驱动 (2WD)、四轮驱动 (4WD)、液压驱动等形式。
2. 工作流程
前进 / 后退
给出大车行走指令→两侧驱动电机同步通电、松闸→驱动轮转动，整台龙门吊沿地面轨道纵向行驶。
四轮驱动两侧同步运转，牵引力更强，有效避免单侧打滑、啃轨。
停止
断电后制动器抱闸，大车停驻；室外大风环境，停机后需锁紧夹轨器，防止设备被风吹动溜车。
3. 关键要点
大跨度龙门吊对同步性要求极高：左右支腿驱动电机必须转速一致，否则会出现走偏、啃轨、结构扭曲，因此高端机型标配变频同步控制。
