安徽六安步履式架桥机行走移位原理讲解
来源:路港起重 发布时间: 2026-05-19
安徽六安架桥机厂家13253557957生产起重机的类型有：桥式起重机、龙门吊、架桥机，门式起重机、欧式起重机、单双梁行车行吊以及专用起重机等，厂家生产的起重机型号齐全，用料好，工艺精，价格合理。
安徽六安架桥机销售厂家讲讲步履式架桥机为什么能自己 “走路”、怎么一步一步往前挪、核心原理是什么。
一、一句话原理
步履式架桥机 = 液压仿生行走机
靠前、中、后三组液压支腿交替顶升、支撑、滑移，像人走路一样：抬一腿→迈一步→落一腿→收腿，循环往复，实现整机向前 “行走移位 / 过孔”。
它不需要长距离轨道，靠桥墩交替支撑，软基、高墩、山区都能走。
二、关键结构（先认识 “腿”）
整机行走核心就是三套腿 + 主梁 + 液压驱动：

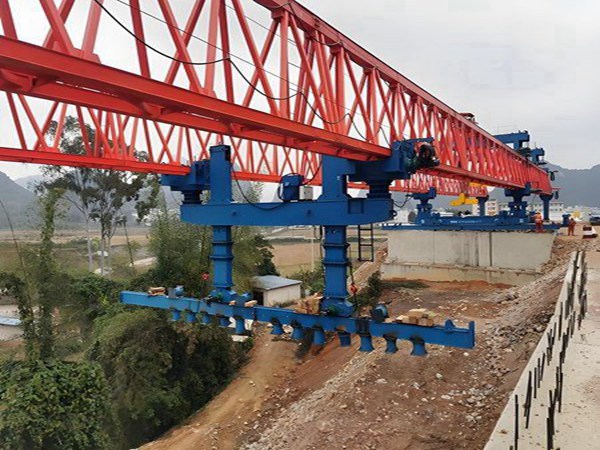

前支腿（前腿）
支撑前端，可升降、可横移；过孔时先伸到前方桥墩。
中支腿（中托 / 主腿）
最关键的承重 + 驱动腿，刚性最强，顶推、滑移主力；支撑在已架好的梁上。
后支腿（后腿）
尾部辅助支撑，过孔时经常收起、倒换位置。
液压系统（动力源）
顶升油缸：负责 “抬脚、落脚”
水平推移油缸：负责 “迈步、滑移”
同步控制：保证左右、前后动作一致，不跑偏、不扭梁。
主梁 + 天车（平衡配重）
过孔时天车前后移动，调整重心，防止倾覆。
三、行走移位（过孔）完整循环（4 步，反复走）
下面是 ** 标准一步（约 300–800mm）** 的动作循环，工程上叫 “一个步履”。
第 1 步：支撑站稳（三足 / 两足落地）
中支腿全负荷支撑在已架梁上；
前支腿支撑在当前 / 前方桥墩；
后支腿落地支撑；
整机锁定、调平、受力均衡。
第 2 步：“抬脚”—— 顶升换支撑
中支腿顶升，把主梁（整机）微微顶起，让前、后支腿离地 / 卸载；
此时只有中支腿承重，整机 “站在中腿上”。
第 3 步：“迈步”—— 水平前移（核心动作）
水平油缸推动主梁向前滑移一个步距（30–80cm）；
前支腿跟着主梁一起向前滑，伸向前方桥墩；
全程液压同步，不歪、不扭、不卡。
第 4 步：“落脚 + 收腿”—— 完成一步
前支腿伸到前方桥墩，下降落地、受力支撑；
整机重量转移到前支腿 + 中支腿；
中支腿卸载、缩回滑移，准备下一次顶升；
后支腿跟进、重新支撑，恢复稳定状态。
→ 循环这 4 步，一步一步向前挪，完成整孔过孔 / 移位。
四、过孔（整机跨一孔）流程（工程简化版）
架完一孔梁 → 准备过孔
天车后移，重心后调、防倾覆
前支腿伸到前方待架桥墩
中支腿顶升 → 主梁前移 → 前支腿落墩
反复步履前移，直到整机跨到下一孔
到位后调平、锚固，开始下一孔架梁
五、为什么叫 “步履式”？和轨行式区别
轨行式：要铺长轨道，轮子在轨道上跑，像火车。
步履式：不用长轨道，靠桥墩交替支撑，腿换着站，像人走路。
优势：
对地基 / 桥墩压力小（点支撑、分散受力）
山区、高墩、软基、桥隧相连都能用
过孔更稳、自平衡好、倾覆风险低
安徽六安架桥机生产厂家核心原理总结：
靠三组液压支腿交替支撑，实现 “换腿站立”；
靠顶升油缸抬脚、水平油缸迈步，一步一步前移；
靠电液同步 + 天车配重，保证行走稳定、不倾不扭。
