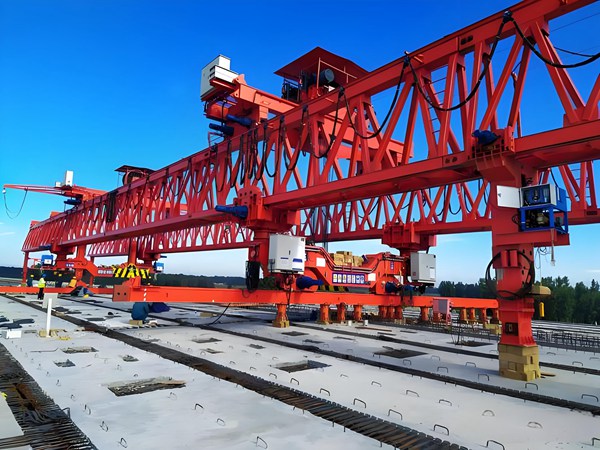

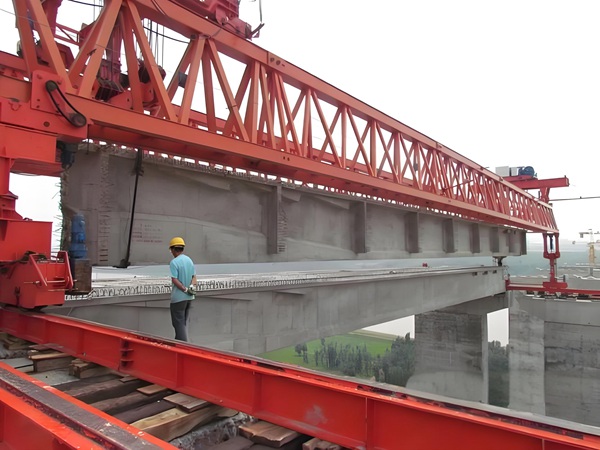

JQJ40M-180T架桥机技术参数与性能优势

技术参数

• 额定起重量：180吨
• 适应桥梁跨度：≤40米
• 适应纵坡：3%左右
• 小车升降速度：1.5米/分钟
• 小车纵向行走速度：4.28米/分钟
• 大车横向行走速度：3.15米/分钟
• 桥机过孔速度：6米/分钟
• 跨中最大挠度：60毫米
• 适应弯桥半径：300米
• 适应斜桥角度：0-45°

性能优势

• 高起重能力：180吨的起重能力使其能够轻松吊装大型预制梁片，满足大型桥梁建设的需求。
• 大跨度适应性：能够适应最大40米的桥梁跨度，适用于多种桥梁建设场景。
• 曲线和纵坡适应性：能够适应曲线半径300米和纵坡3%的施工条件，适用于复杂的桥梁结构。
• 高效作业：小车和大车的快速行走速度提高了施工效率，缩短了架梁时间。
• 安全可靠：配备多种安全保护装置，如超载限制器、行程限位器等，确保操作过程中的安全。
• 灵活性高：能够进行首末跨架设、曲线架设、变跨架设等复杂工况施工。

缩短工期

• 快速架设：采用节段悬拼法，改悬浇为工厂化预制，上下部结构可同时施工，显著缩短工期。
• 成桥速度快：例如，96米铁路PC箱梁采用悬浇法施工每孔约需3个月，而采用大跨度架桥机悬拼，实际成桥平均速度为每孔1个月。
• 减少水上高空作业：减少了水上高空作业，改善了桥下通航和泄洪条件，同时不影响地面交通或建筑布置。
