山东德州桥式起重机厂家变频调速技术在行车行吊上的应用
来源:路港起重 发布时间: 2026-06-04
山东德州桥式起重机厂家13253557957主要产品有：龙门吊，架桥机，欧式起重机、桥式起重机、门式起重机、提梁机、集装箱起重机、码头起重机、造船起重机等起重机械产品。
变频调速在行车 / 行吊（桥式、门式、龙门吊）上的应用，核心是用变频器替代传统转子串电阻调速，实现软启软停、无级调速、防溜钩、节能、低维护，显著提升平稳性、定位精度与安全性。下面山东德州桥式起重机销售厂家从原理、优势、方案配置、关键参数、改造要点与典型场景展开说明。
一、应用原理与系统构成
1. 基本原理
变频器通过改变输出频率与电压，调节异步电机转速（n≈60f/p），实现0–50Hz 无级调速；配合矢量控制，低频（0.5Hz）可输出150%–200% 额定转矩，满足重载启动与悬停防溜钩需求。
2. 系统组成（典型）
变频器：起升用起重专用矢量变频器；大车 / 小车用通用或专用型。
电机：鼠笼式异步电机（替代绕线式，免电刷滑环）。
制动单元 + 制动电阻：消耗重物下降 / 制动的再生电能，防过压。
PLC + 编码器（可选）：闭环控制，提升定位精度。
抱闸联动：变频器输出零速 / 转矩建立信号后松闸；停机先抱闸再撤输出，防溜钩。
二、核心优势（对比传统转子串电阻）
1. 运行平稳、定位准
软启软停（S 曲线）：冲击系数由 1.5–2.0 降至 1.1–1.2，吊重摆动减少 60%+。
无级调速：高速（80%–100%）高效移动，低速（5%–10%，0.1–0.5m/min）精准对位，定位误差≤±5mm。
零速悬停：起升机构满载半空不溜钩，可长时间静止。
2. 节能显著（20%–40%）
传统：转子电阻长期发热，能耗高；变频按需供能，低速 / 轻载降频降压。
再生制动：重物下降时电机发电，能量经制动电阻消耗或回馈电网（选配件）。
功率因数提升至0.9+，减少无功损耗。
3. 可靠性高、维护少
取消电刷、滑环、大量接触器，故障率降低70%+。
电机、制动器、齿轮箱冲击小，寿命延长30%+。
变频器内置过载、过流、过压、失速、缺相保护。
4. 操控友好、安全冗余
支持多段速、点动、遥控 / 驾驶室双模式。
抱闸与变频器时序联动，防误操作溜钩。
可集成超载、限位、防撞、风速监测等安全功能。
三、分机构配置方案（行车 / 龙门吊通用）
1. 起升机构（最关键，防溜钩优先）
变频器：起重专用矢量型，功率放大 1–2 档（如 37kW 电机选 45–55kW），保证低频大转矩。
控制模式：** 矢量闭环（带编码器）** 或开环矢量，零速转矩≥150%。
制动：配制动单元 + 制动电阻（放大 2 档），能耗制动；抱闸由变频器零速信号控制。
速度：多段速（如 20%/50%/100%），下降微速 0.1–0.3m/min用于精密对位。
2. 大车 / 小车运行机构
变频器：通用或专用型，一拖二 / 一拖多（多电机同步）。
控制模式：V/F 或矢量，加减速时间 1–3s，减少摆动。
制动：配制动单元 + 电阻（放大 1 档），平缓制动防冲击。
同步：双驱动大车用主从同步控制，防跑偏啃轨。
四、关键参数设置（避坑核心）
起升加速度：0.2–0.5m/s²，过大易抖绳、溜钩。
低频转矩：0.5Hz 时≥150% 额定转矩，防启动溜钩。
抱闸时序：变频器转矩建立→松闸；停机先抱闸→再撤输出。
加减速时间：起升 1–2s，运行 1–3s，兼顾平稳与效率。
过载保护：150%/1min，180%/3s，匹配起重工况。
五、改造要点（旧行车变频化）
电机更换：绕线式换鼠笼式，免维护、适配变频。
变频器选型：起升放大 1–2 档 + 专用型；运行放大 1 档。
制动匹配：必须配制动单元 + 电阻，功率按电机 ×0.8×1.15 估算。
抱闸改造：电磁抱闸由变频器零速 / 转矩信号控制，取消机械联锁。
线路优化：主回路屏蔽线，控制回路独立电源，防干扰。
调试重点：零速悬停、防溜钩、同步运行、限位联动。
六、典型应用场景
预制梁场龙门吊：50–100t 双机抬吊，变频同步控制 + 微速对位，防梁体倾斜。
铁路货场龙门吊：大跨度（30–40m）、频繁启停，变频节能 + 防啃轨 + 精准对位。

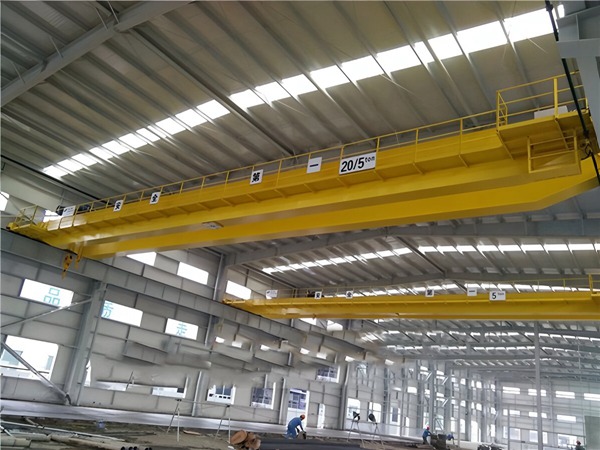

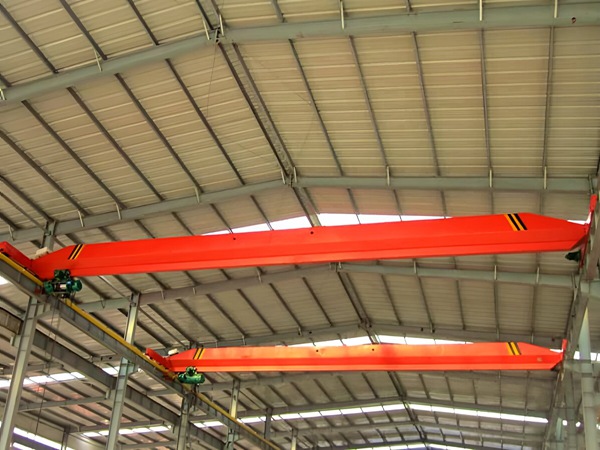

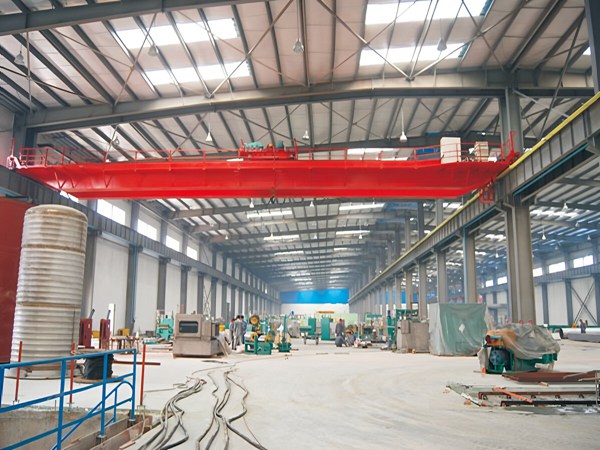

车间桥式行车：精密模具 / 设备吊装，毫米级定位 + 软启停，防碰撞。
七、常见误区与解决
只换变频器不换电机：绕线式电机绝缘弱、电刷易打火，建议换鼠笼式。
制动电阻偏小：下降过压跳保护，按放大 2 档配置。
抱闸时序错误：启动溜钩、停机滑冲，严格按 “转矩建立→松闸” 调试。
山东德州桥式起重机生产厂家总结变频调速是现代行车 / 龙门吊的标配技术，以软启软停、无级调速、防溜钩、节能、低维护为核心价值，尤其适配重载、大跨度、高频启停的梁场与货场工况。
