浙江台州龙门吊租赁厂家大跨度龙门吊设计要点
来源:路港起重 发布时间: 2025-10-13
浙江台州龙门吊租赁厂家13253557957生产销售龙门吊、架桥机、行车行吊、电动单梁起重机，双梁起重机，桥式起重机，门式起重机，悬挂式起重机
浙江台州龙门吊销售厂家大跨度龙门吊设计需围绕结构稳定性、承载安全性、运行精准性三大核心，同时结合使用场景（如场地尺寸、作业需求）进行定制化调整，关键设计要点和定制化方向如下。
一、核心设计要点：确保基础性能达标
大跨度（通常指跨度≥30 米）龙门吊因主梁跨度大，易受自重、吊重、风载荷影响，设计时需重点突破以下难点。
1. 主梁结构设计：平衡强度与轻量化

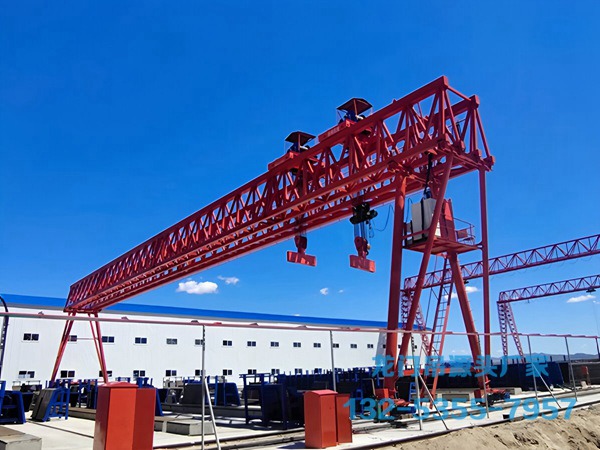

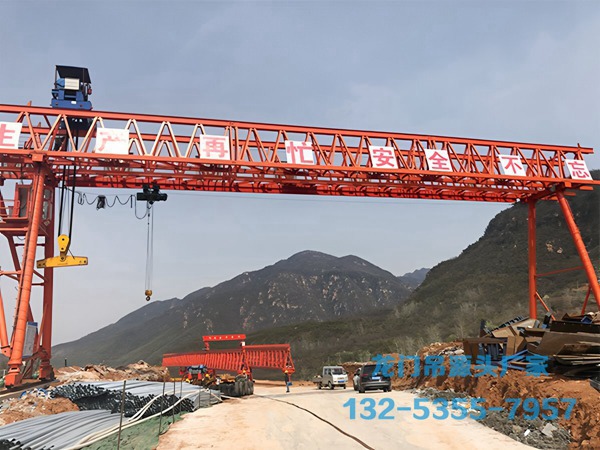

结构选型：优先采用 “箱型主梁” 或 “桁架式主梁”。箱型主梁抗扭性能强、受力均匀，适合频繁吊重；桁架式主梁自重轻、风阻小，适合超大跨度（如≥50 米）或露天作业场景。
强度与刚度校核：需通过有限元分析，确保主梁在额定吊重下的最大挠度≤跨度的 1/1000（如 30 米跨度挠度≤30mm），同时避免局部应力集中，防止主梁变形或开裂。
轻量化优化：在满足强度的前提下，通过减少主梁腹板厚度、采用高强度钢材（如 Q355B），降低自重，减少大车运行机构的负荷。
2. 支腿与行走系统：保障整体稳定性
支腿结构：根据场地需求选择 “L 型支腿” 或 “C 型支腿”。L 型支腿占用场地宽度小，适合狭窄场地；C 型支腿下方空间大，方便运输车辆穿行。
行走机构设计：采用 “双驱动” 或 “多驱动” 模式（如 4 轮 / 8 轮驱动），确保大车运行时两侧速度同步，避免因跨度大导致的 “跑偏” 问题。同时配备 “夹轨器” 或 “锚定装置”，防止大风天气设备移位。
轨道与基础适配：需根据设备总重量（主梁 + 支腿 + 吊重）设计轨道基础，采用钢筋混凝土轨道梁，确保基础承载力≥设备最大接地压力，避免轨道沉降或变形。
3. 起升与制动系统：适配大跨度特性
起升机构：采用 “双卷扬机同步起升” 设计（尤其针对吊重≥50 吨的设备），通过编码器实时监测两侧钢丝绳升降速度，避免因跨度大导致的吊物倾斜。
制动系统强化：起升机构标配 “双重制动”（电磁制动 + 安全制动），大车运行机构增加 “轮边制动”，确保在大跨度运行时能快速、平稳停稳，避免滑行过量。
4. 抗风与防雷设计：应对户外环境风险
抗风载荷计算：露天使用的大跨度龙门吊，需按当地最大风速（如沿海地区按 10 级风）计算风载荷，在主梁两侧加装 “防风缆绳” 或 “主动防风装置”，减少风对主梁的侧向推力。
防雷接地：在支腿顶部安装避雷针，设备金属结构（主梁、支腿）与接地网可靠连接，接地电阻≤4Ω，避免雷击损坏电气系统。
5. 电气与控制系统：保障运行精准性
同步控制技术：采用 PLC + 变频器控制，实现大车两侧电机、起升双卷扬机的速度同步，误差控制在 ±0.5% 以内，防止因同步偏差导致的设备抖动或故障。
远程监控与报警：加装位移传感器（监测主梁挠度）、风速传感器、载荷传感器，实时采集数据，当参数超出安全范围时，自动报警并切断危险动作（如超风速时禁止大车运行）。
浙江台州龙门吊生产厂家定制化流程：从需求到落地的关键步骤
需求调研：明确额定吊重、跨度、起升高度、作业频率、场地尺寸、环境条件等核心参数，形成需求清单。
方案设计：根据需求完成主梁、支腿、行走机构的结构设计，出具 CAD 图纸和有限元分析报告，确认强度、刚度是否达标。
细节确认：与客户沟通定制化细节，如供电方式（电缆卷筒 / 滑触线）、控制方式（地面操作 / 远程控制）、安全装置配置（是否加测风速、挠度）。
生产与安装：按设计图纸生产部件，出厂前进行空载调试；现场安装时校准轨道、调整行走同步性，完成负载测试（如 1.25 倍额定吊重静态测试）。
验收与培训：提供设备技术资料（如使用说明书、维护手册），培训操作人员和维护人员，确保设备正确使用。
